Stanzen

Von Ihrer Idee bis zum fertigen Produkt, uneingeschränkt in Komplexität und Menge, produzieren wir auf 20 Schweizer Stanzautomaten mit den modernsten Steuerungen Präzisionsartikel in höchster Qualität.

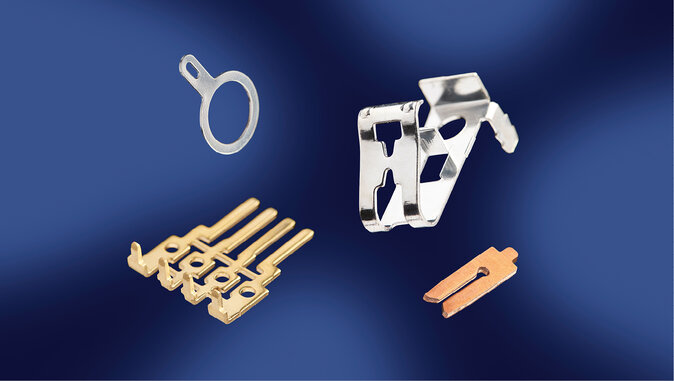

Vier verschiedene metallische Stanzteile für die Verbindungstechnik, dargestellt vor blauem Hintergrund. Die präzise gefertigten Komponenten bestehen aus unterschiedlichen Metallen und dienen als Kontakt-, Feder- oder Befestigungselemente in elektrischen oder mechanischen Systemen.

Hochpräzises Stanzen mit CAD-Expertise

Das Stanzen zählt zu den Kernkompetenzen der Vogt AG Verbindungstechnik. Auf 20 hochmodernen Schweizer Stanzautomaten fertigen wir präzise Bauteile in höchster Qualität, unabhängig von Komplexität oder Stückzahl. Bereits in der Entwicklungsphase begleiten wir Sie mit umfassendem Support und setzen dabei auf die neuesten CAD-Tools, um Ihre Idee effizient und passgenau umzusetzen.

Entdecken Sie unsere Stanzartikel im Shop

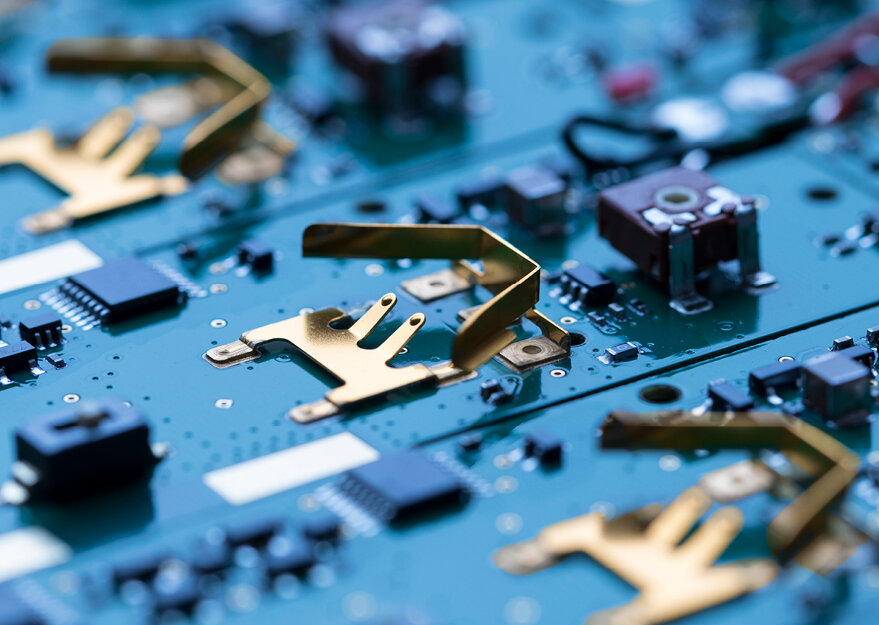

  • Nahaufnahme mehrerer Leiterplatten mit aufgelöteten vergoldeten Batteriehaltern aus gestanztem Metall, die zur Aufnahme von Knopfzellen dienen. Die Platinen sind mit verschiedenen SMD-Bauteilen bestückt und zeigen eine präzise Fertigung für den Einsatz in elektronischen Geräten.

    Individuelle Stanzteile

    Mit Werkzeugen aus unserem eigenen Werkzeugbau fertigen wir Stanzteile exakt nach Ihren Anforderungen. Dank hoher Normierung und Standardisierung setzen wir Ihre Projekte schnell und effizient um und stimmen sie ab auf Ausbringung, Qualität und den gesamten Produktlebenszyklus. Egal ob Einzelteil oder Serienfertigung, wir liefern präzise Lösungen für Ihre Anwendungen.

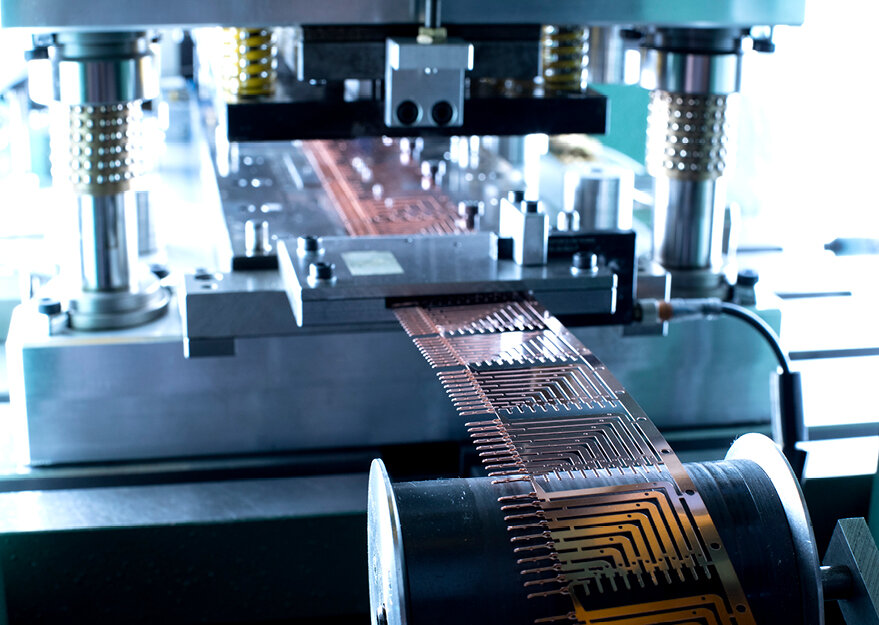

  • Präzisions-Stanzautomat im Einsatz bei der Verarbeitung eines endlosen Kupferbandes mit feinen Leiterstrukturen. Die Maschine führt das Material durch ein mehrstufiges Stanzwerkzeug, das für die Herstellung komplexer Stanzgitter in der Elektronikfertigung konzipiert ist.

    Flexible Ausführung

    Wir verarbeiten Bänder aus Kupfer, Kupferlegierungen, Stahl und rostfreien Legierungen bis zu einer Materialdicke von 2,5 mm. Unsere Produktpalette reicht von Bestückungskontakten für Leiterplatten bis hin zu Steckverbindungen in verschiedensten Ausführungen. Ob loses Teil, Bandware oder gegurtete Lieferung – Sie bestimmen die passende Form für Ihr Projekt.

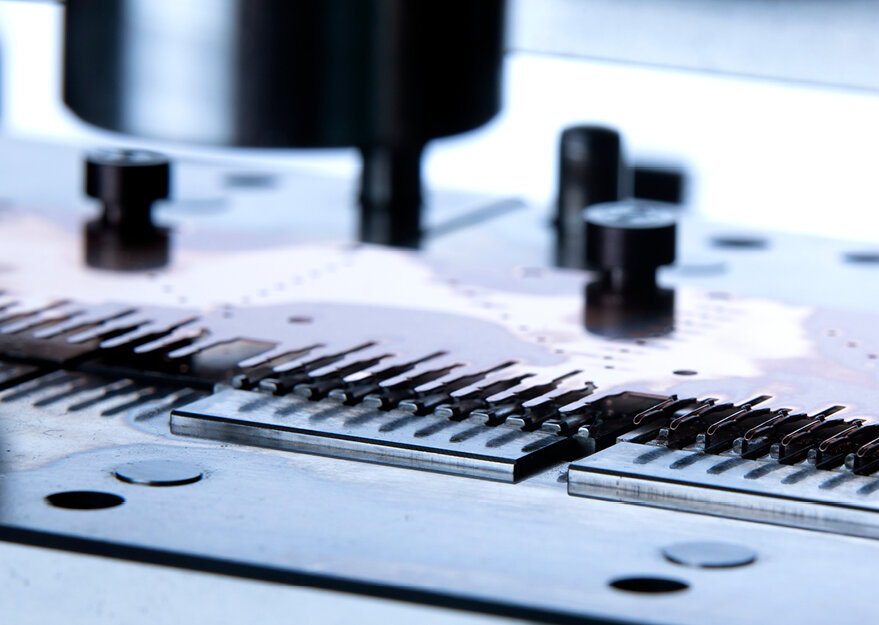

  • Nahaufnahme eines Stanzautomaten beim Präzisionsschnitt eines feinstrukturierten Metallbandes. Die Aufnahme zeigt die Detailarbeit des Werkzeugs mit feinen Ausstanzungen für elektronische Kontakt- oder Steckverbindungen.

    Technologie und Qualität

    Unser Maschinenpark im Werkzeugbau sowie in der Produktion ist stets auf dem neuesten Stand der Technik. Innovative Fertigungsverfahren, moderne Überwachungssysteme und eine lückenlose Qualitätskontrolle garantieren höchste Präzision und gleichbleibende Qualität. Wir begleiten Sie von der ersten Idee bis zum fertigen Produkt.

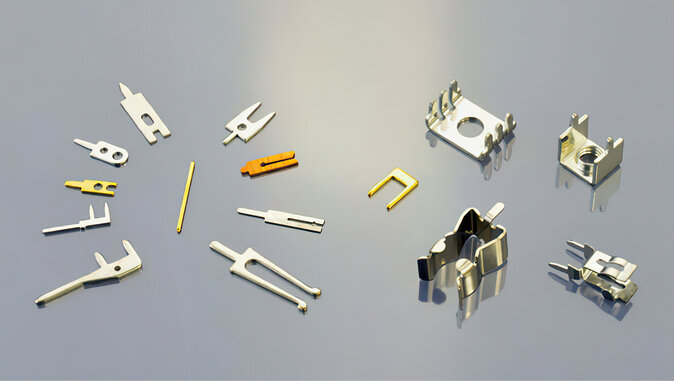

Verschiedene metallische Stanzteile in unterschiedlichen Formen und Größen, ausgebreitet auf spiegelnder Oberfläche. Die präzise gefertigten Komponenten werden in der Verbindungstechnik eingesetzt und dienen als Kontakte, Halterungen oder Leiterelemente in elektrischen und mechanischen Baugruppen.

Dimensionen Stanzteile

Fläche max. 80 × 50 mm
Bandbreite 6 bis 90 mm
Grösse der Schlitze / Löcher min. 1.2 × Materialdicke

Materialdicke

Einzelteile min. 0.2 mm / max. 2.0 mm
Bandware min. 0.1 mm

Werkzeugarten

Durchfallschnitte, Komplettschnitte, Folgeverbundwerkzeuge und Werkzeuge mit integrierter Gewindeformeinheit.

Anwendungen

  • Zwei metallische Stanzteile mit mäanderförmiger Geometrie, speziell gefertigt für den Einsatz in Kondensatoren. Die oberen Leiterbahnen weisen schmale, verschachtelte Ausschnitte auf, während das untere Teil gleichmäßig gelochte Stege mit breiten Kontaktzungen zeigt.

    Stanzteile SMT

    Äusserst filigrane Stanzteile für Einsatz in Kondensatoren mit hoher Kontaktfähigkeit und Wirtschaftlichkeit für den SMT-Bereich.

    Mehr erfahren
  • Zwei metallische Batteriekontakte bzw. Batteriehalter auf weißem Hintergrund. Links liegt ein flaches gestanztes Teil mit zwei aufgebogenen Kontaktzungen, rechts ein abgewinkeltes Formteil mit mehreren Kontaktflächen.

    Batteriekontakt

    Gestanzte, gehärtete und veredelte Batteriekontakte für Optrel-Schweisshelme garantieren maximale Zuverlässigkeit.

    Mehr erfahren
  • Metallisches Stanzbiegeteil mit komplexer Geometrie und mehreren abgewinkelten Laschen und Bohrungen. Das präzise gefertigte Bauteil ist silbern glänzend und dient vermutlich als Halter oder Kontaktträger in elektronischen oder mechanischen Baugruppen.

    Kontaktteil

    Sicherer Kontakt für Diehl Aerospace für das Türsystem des Airbus A380. Dreifach abgesichert und essenziell für die Flugfreigabe.

    Mehr erfahren
  • Schwarzes Kunststoffgehäuse mit sechs hervorstehenden Metallkontakten, die in einer rechteckigen Anordnung eingebettet sind. Das präzise gefertigte Bauteil kombiniert Kunststoff- und Stanzteile für den Einsatz in elektronischen Steckverbindungen oder Modulen.

    Stecksockel

    Stecksockel für die NOT-HALT-Tasten der EAO Baureihe 84 garantieren sichere Leiterplattenmontage und minimale Einbautiefe.

    Mehr erfahren
